Tiger-Stone расстилает дорогу

Преимущества тротуарной плитки давно оценили жители практически всех стран мира. На ней практически никогда не бывает луж — вода хорошо впитывается между плитками, помогая повысить эффективность водоносных горизонтов, свободный водо- и газообмен с почвой под плиткой способствует экологии, плитка легко демонтируется для проведения подземных работ и устанавливается назад, при замерзании не дает трещин. И несомненное преимущество тротуарной плитки в разнообразии цветовой гаммы и фактуры.

Тротуарная плитка красивая и долговечная. При всех ее достоинствах только два фактора препятствуют ее широкому развитию — большая физическая нагрузка и высокие трудозатраты при укладке. Существующие механизмы, способные заменить человеческий труд при укладке плитки, очень дороги и, как правило, малоэффективны. По данным здравоохранения в 9 случаях травматизма из 10 при производстве дорожных работ повинны физические перегрузки.

История создания машины, способной решить проблемы при укладке тротуарной плитки, начались в 2005 году на жилой улице городка Rijen, Нидерланды, где живет глава машиностроительной фирмы Vanku — Хенк ван Кёйк (Henk van Kuijk). Праведный гнев жителей вызвала затянувшаяся замена дорожного покрытия улицы. Именно тогда Хенк ван Кёйк задумал создать машину, способную увеличить производительность, при этом не быть излишне дорогой.

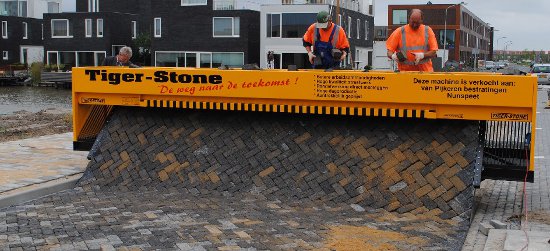

Полуручная машина Tiger-Stone, предложенная Vanku, с двумя операторами способна уложить до 300 м² дорожного покрытия, в то время, как при традиционном методе укладки с машиной для укладки брусчатки — не более 75-100.

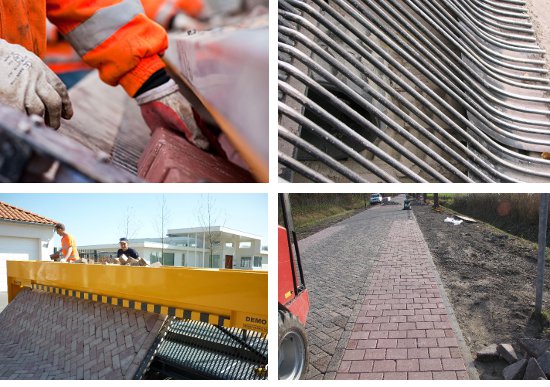

Секрет Tiger-Stone в том, что механизм укладки не имеет движущихся частей. Операторы на платформе укладывают плитку вручную, беря камни из бункера. Под собственным весом уложенная плитка «стекает» по наклонному полотну на подготовленную ранее поверхность, при этом уплотняясь. Укладка рисунка из камней разной фактуры и установка боковых камней и бордюров, чтобы полотно не рассыпалось, происходит здесь же — на платформе. Уложенная лента поверхности не требует дополнительного равнения или подбивки, не оставляет за собой строительного мусора.

Машина на гусеничном ходу с электрическим двигателем практически бесшумна, что позволяет ее использовать в ночное время. Вес Tiger-Stone в загруженном состоянии около 2,5 тонн. Траектория укладки контролируется специальными датчиками, что обеспечивает точность укладки до миллиметра.

Стоимость Tiger-Stone не превышает      € 80,000 при 6 метровом исполнении. Возможны варианты от 3 до 6 метров. Максимальное количество операторов при 6 метрах — 3 человека.

Автоматизированный метод укладки тротуарной плитки традиционным способом:
